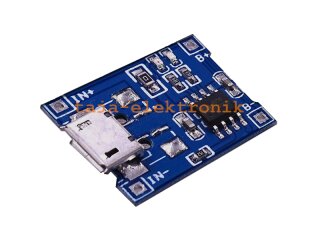

LiPo Ladeplatine für 1 Zelle 3,7 V und 1000 mAh Ladestrom.
Eine integrierte Schutzschaltung lädt den Akku zuverlässig bis maximal 4,2V auf.
| Lade IC |
TP4065 |
| Betriebsspannung |
4,5-5,5 V |
| Ladespannung max. |
4,2 V |
| Ladestrom max. |
1000 mA |
| Länge |
25 mm |
| Breite |
19 mm |
Die Stromversorgung des LiPo Laders erfolgt über ein USB Kabel mit Micro USB Stecker oder über eine separat angelötete Zuleitung.
Zwei farbige Leuchtanzeigen signalisieren den aktuellen Betriebszustand.
| Zustand |
LED blau |
LED rot |
| Akku laden |
aus |
leuchtet |
| Akku voll |
leuchtet |
aus |
| Akku nicht angeschlossen |
leuchtet |
flackert |
| Akku tiefentladen |
aus |
aus |
HINWEIS: Die Abbildung dient als Referenz und kann vom tatsächlichen Produkt abweichen.
